ساخت پروژکتور ال ای دی

ساخت پروژکتور ال ای دی نه‌ تنها یک پروژه فنی و خلاقانه به شمار می‌رود بلکه فرصتی است برای طراحی یک منبع نور قدرتمند و کم‌ مصرف که می‌تواند در کاربردهای خانگی، صنعتی یا فضای باز به کار رود. ساخت پروژکتور ال ای دی اگر با دانش کافی درباره قطعات، نحوه مونتاژ و اصول ایمنی همراه باشد نتیجه‌ای با دوام بالا و عملکرد نوری قابل‌ توجه به‌ دنبال خواهد داشت. پروژکتورهای ال ای دی LED به دلیل نوردهی قوی، مصرف کم انرژی و عمر طولانی امروزه یکی از پرکاربردترین منابع روشنایی محسوب می‌شوند. از روشنایی محوطه‌های باز گرفته تا نورپردازی دکوراتیو و صنعتی این پروژکتورها نقش مهمی در تامین نور ایفا می‌کنند.

♦ اما آیا می‌دانستید که می‌توانید پروژکتور ال ای دی LED مخصوص خودتان را بسازید؟

این کار نه‌ تنها صرفه‌جویی مالی به همراه دارد بلکه به شما امکان می‌دهد نورپردازی دلخواه خود را طراحی کنید. در این مقاله با مزایای ساخت پروژکتور ای ای دی LEDاجزای ضروری و فناوری LED آشنا می‌شوید.







چرا باید پروژکتور ال ای دی LED خودتان را بسازید؟

اگرچه پروژکتورهای ال ای دی LED در مدل‌ها و توان‌های مختلف در بازار موجود هستند اما ساخت یک پروژکتور اختصاصی می‌تواند مزایای خاصی داشته باشد:

۱.هزینه کمتر و کیفیت بهتر : خرید یک پروژکتور ال ای دی LED آماده بسته به برند و توان آن ممکن است گران تمام شود. درحالی که با تهیه قطعات مناسب و سرهم کردن آنها می‌توانید با هزینه‌ای کمتر یک پروژکتور باکیفیت و مطابق نیاز خود بسازید.

مثال: اگر بخواهید یک پروژکتور ۵۰ وات با نور سفید سرد برای حیاط خانه تهیه کنید، مدل‌های آماده آن بین ۵۰۰ تا ۱ میلیون تومان قیمت دارند. اما اگر خودتان آن را بسازید با هزینه‌ای حدود ۳۰۰ تا ۴۰۰ هزار تومان می‌توانید همان میزان نوردهی را داشته باشید.

۲.تنظیم شدت و رنگ نور: برخی از پروژکتورهای ال ای دی LED آماده تنظیمات نور محدودی دارند اما اگر خودتان آن را بسازید می‌توانید شدت نور، رنگ نور و حتی افکت‌های خاص را تنظیم کنید.

مثال: فرض کنید برای یک کافی‌شاپ فضای باز نورپردازی نیاز دارید. با یک پروژکتور دست‌ساز می‌توانید نور سفید گرم برای فضای دنج یا LED‌های RGB برای جلوه‌های رنگی متناسب با موسیقی و حال‌وهوای محیط داشته باشید.

۳.یادگیری و افزایش مهارت‌های فنی: اگر به الکترونیک و نورپردازی علاقه دارید این پروژه می‌تواند یک تجربه عالی باشد. ضمن اینکه اگر در این زمینه مهارت پیدا کنید حتی می‌توانید پروژکتورهای سفارشی برای مشتریان طراحی کنید و از آن کسب درآمد کنید!

آشنایی با فناوری LED

LED  مخفف Light Emitting Diode یا دایود ساطع‌کننده نور است. این تکنولوژی بر پایه نیمه‌ هادی‌ها کار می‌کند و برخلاف لامپ‌های رشته‌ای یا فلورسنت، نور را با بازدهی بالا و گرمای کم تولید می‌کند.



مزایای فناوری LED در پروژکتورها

• مصرف برق کمتر: LED‌ها نسبت به لامپ‌های معمولی تا ۸۰% انرژی کمتری مصرف می‌کنند.
• عمر طولانی‌تر: میانگین عمر LED بین ۲۵۰۰۰ تا ۵۰۰۰۰ ساعت است درحالی‌که عمر لامپ‌های قدیمی کمتر از ۱۰۰۰۰ ساعت است.
• تولید گرمای کم: LEDها برخلاف لامپ‌های قدیمی گرمای زیادی تولید نمی‌کنند و باعث صرفه‌جویی در انرژی خنک‌کننده‌ها می‌شوند.

مثال: تصور کنید یک تابلو تبلیغاتی در فضای باز دارید. اگر از لامپ‌های معمولی استفاده کنید نه ‌تنها مصرف برق بالایی خواهد داشت بلکه گرمای زیادی نیز تولید می‌شود. اما اگر به‌جای آن LEDهای مخصوص پروژکتور را انتخاب کنید مصرف انرژی کاهش یافته و نورپردازی ماندگارتری خواهید داشت.





اجزای ضروری برای ساخت پروژکتور ال ای دی LED

برای ساخت یک پروژکتور ال ای دی LED بهینه و کارآمد به قطعات زیر نیاز دارید:



۱. چیپ یا ماژول LED:این بخش مهم‌ترین جزء پروژکتور است و باید براساس میزان روشنایی (لومن)، رنگ نور و توان مصرفی انتخاب شود.

LED سفید سرد( ۶۰۰۰K ) : مناسب برای محیط‌های کاری و فضاهای صنعتی.

LED سفید گرم (۳۰۰۰K ) : ایده‌آل برای محیط‌های داخلی و دکوراتیو.

LED رنگی (RGB) : مناسب برای نورپردازی هنری و تزئینی.

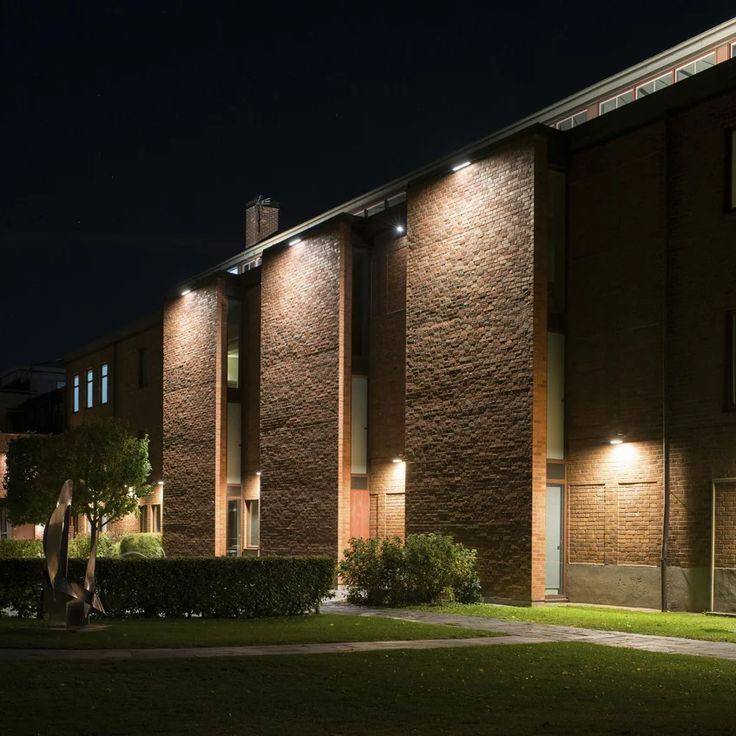

مثال: اگر بخواهید برای یک سالن ورزشی پروژکتور ال ای دی LED بسازید بهتر است LED سفید سرد با شدت نور بالا (حداقل ۵۰۰۰ لومن) انتخاب کنید. اما اگر هدف نورپردازی نمای ساختمان یا محوطه حیاط است LEDهای رنگی یا سفید گرم انتخاب بهتری خواهند بود.



۲. درایور LED: درایور جریان و ولتاژ مورد نیاز LED را تامین می‌کند. انتخاب درایور مناسب تاثیر مستقیمی روی عملکرد و عمر پروژکتور دارد.

نکته: برخی افراد LED را مستقیم به برق ۲۲۰ ولت متصل می‌کنند اما این کار می‌تواند عمر LED را کاهش دهد. بنابراین همیشه از درایور مخصوص LED استفاده کنید.



۳. هیت سینک (خنک‌کننده): LED هاحتی با وجود مصرف کم انرژی در وات‌های بالا گرما تولید می‌کنند. استفاده از هیت سینک آلومینیومی با سطح تماس بالا باعث می‌شود گرما بهتر دفع شود و عمر LED افزایش یابد.

مثال: در پروژکتورهای صنعتی که LEDهای ۵۰ وات یا بالاتر دارند معمولا از هیت سینک با پره‌های متعدد استفاده می‌شود تا خنک ‌سازی بهتری انجام شود.



۴<strong>. لنز و بازتاب‌ دهنده: این قطعات برای تمرکز نور و افزایش بازدهی روشنایی استفاده می‌شوند.

لنز ۳۰ درجه: مناسب برای نورپردازی نقطه‌ای (مثلا روی یک تابلو).

لنز ۶۰-۹۰ درجه: مناسب برای روشنایی فضاهای متوسط.

لنز ۱۲۰ درجه: مناسب برای پخش نور در محوطه‌های باز.

مثال: اگر بخواهید نور پروژکتور روی یک مسیر پیاده‌روی باریک متمرکز شود باید از لنز ۳۰ یا ۶۰ درجه استفاده کنید. اما اگر محوطه وسیعی مثل پارکینگ نیاز به نور دارد، لنز ۱۲۰ درجه گزینه بهتری است.



۵. بدنه و قاب مقاوم: برای افزایش دوام پروژکتور بدنه آن باید مقاوم در برابر رطوبت، گردوغبار و ضربه باشد.

پروژکتورهای فضای باز: باید قاب ضدآب با استاندارد IP65 یا بالاتر داشته باشند.

پروژکتورهای صنعتی: بهتر است از جنس آلومینیوم و مقاوم در برابر حرارت باشند.

مثال: اگر بخواهید یک پروژکتور برای باغ یا پارکینگ طراحی کنید باید از بدنه ضد آب و مقاوم در برابر شرایط جوی استفاده کنید.



علت روشن نشدن پروژکتور ال ای دی

روشن نشدن ناگهانی یک پروژکتور LED می‌تواند برای بسیاری از کاربران نگران ‌کننده باشد به‌ ویژه زمانی ‌که ظاهر دستگاه سالم به نظر می‌رسد. اما پشت این خاموشی معمولا یکی از چند علت مشخص وجود دارد. در این بخش رایج‌ترین دلایل این مشکل مورد بررسی قرار می‌گیرد تا فرآیند تشخیص و رفع ایراد با دقت بیشتری انجام شود.



۱. خرابی درایور (LED Driver)

درایور به‌ عنوان مرکز کنترل جریان و ولتاژ در پروژکتورهای LED نقشی حیاتی ایفا می‌کند. در صورتی که این قطعه دچار خرابی شود چیپ‌های LED توان لازم برای روشن شدن را دریافت نمی‌کنند. خرابی درایور معمولا بر اثر نوسانات برق کیفیت پایین ساخت یا تولید گرمای بیش ‌از حد به ‌وجود می‌آید.نشانه‌های خرابی درایور عبارت‌اند از:

• عدم روشن شدن کامل پروژکتور
• روشن شدن لحظه‌ای و سپس خاموشی کامل
• نوسان یا لرزش نور خروجی

۲. مشکل در چیپ LED

چیپ LED بخشی است که نور در آن تولید می‌شود و در صورت آسیب ‌دیدگی عملکرد کل پروژکتور مختل می‌گردد. این آسیب ‌دیدگی ممکن است به دلیل جریان نامناسب کیفیت پایین چیپ یا گرمای بیش‌ازدحد رخ دهد. سیستم خنک‌ کننده ضعیف نیز می‌تواند منجر به خرابی سریع‌تر این بخش شود.نشانه‌های احتمالی شامل موارد زیر است:

• آثار سوختگی بر سطح چیپ
• کاهش شدت نور یا تغییر رنگ آن
• روشن نشدن پروژکتور با وجود سالم بودن درایور

۳. اتصالات داخلی ضعیف یا قطع‌ شده

در برخی موارد مشکل به اجزای داخلی و اتصالات مربوط می‌شود. قطع یا شل شدن سیم‌کشی داخلی یکی از دلایل رایج عدم روشن شدن پروژکتورهای LED است به‌ ویژه در مدل‌هایی که به ‌صورت دستی مونتاژ شده‌اند یا در معرض ضربه و لرزش قرار داشته‌اند.دلایل احتمالی این ایراد عبارت‌اند از:

• لحیم‌ کاری نامناسب در خطوط انتقال برق
• قطع ‌شدگی کابل‌ها بر اثر فشار یا کشیدگی
• زنگ ‌زدگی یا اتصال ناقص در کانکتوره

۴. آسیب ‌دیدگی قطعات الکترونیکی (مانند خازن یا فیوز)

در بخش‌های داخلی پروژکتور قطعات کوچکی مانند خازن‌ها و فیوزها نقش حفاظتی دارند و خرابی آنها می‌تواند مانع از روشن شدن دستگاه شود. این قطعات معمولا بر اثر نوسانات شدید برق یا طول عمر بالا دچار آسیب می‌شوند. در ظاهر ممکن است مشکلی دیده نشود اما بدون بررسی تخصصی امکان تشخیص دقیق وجود ندارد.نکات قابل توجه:

• خازن‌های معیوب معمولا دچار تورم یا نشتی می‌شوند
• فیوز سوخته مانع از عبور جریان برق به سایر اجزا خواهد شد
• برای اطمینان از سلامت این قطعات استفاده از مولتی‌ متر ضروری است

۵.مشکلات ناشی از نصب یا استفاده نادرست

در برخی مواقع ایراد به ‌جای آنکه به خود پروژکتور مربوط باشد از شرایط نصب یا نحوه استفاده ناشی می‌شود. نصب دستگاه در محیط‌ های بدون تهویه اتصال مستقیم به برق شهری در مدل‌های ولتاژ پایین یا نبود محافظ جریان از عوامل موثر در بروز این مشکل به شمار می‌روند.موارد شایع در این زمینه شامل:

• نصب در محیط ‌هایی با گرمای زیاد و تهویه ضعیف
• عدم استفاده از محافظ برق یا ارت مناسب
• اتصال نادرست برق ورودی (مانند اتصال مدل ۱۲ ولت به برق ۲۲۰ ولت)
