ماژول پنل خورشیدی

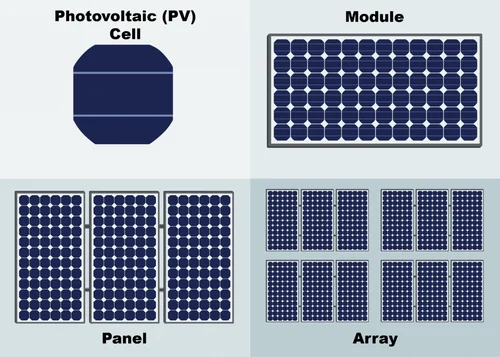

ماژول پنل خورشیدی پایه‌ای‌ ترین جزء سیستم‌های خورشیدی‌ است. همان بخشی که انرژی خورشید را مستقیم به جریان برق تبدیل می‌کند. اما خیلی وقت‌ها این واژه با پنل خورشیدی به اشتباه یکی در نظر گرفته می‌شود. واقعیت این است که هر پنل از چند ماژول تشکیل شده است و هر ماژول از مجموعه‌ای از سلول‌های خورشیدی که در یک ساختار مشخص کنار هم قرار گرفته‌اند.

اگر بخواهیم دقیق‌تر بگوییم ماژول یک واحد مستقل عملکردی ا‌ست. همان چیزی که شما روی سقف خانه یا در یک نیروگاه خورشیدی صنعتی می‌بینید. اما در واقع پنل شامل چند ماژول است که کنار هم در یک قاب کلی نصب شده‌اند.

تصور کنید سلول‌های خورشیدی اجزای ریز یک پازل باشند. ماژول تابلوی کامل آن پازل است و پنل مجموعه‌ای از تابلوهای کنار هم که یک تصویر بزرگتر را می‌سازند. پس اگر بخواهید از لحاظ فنی تصمیم درستی بگیرید شناخت ماژول‌ها نه فقط ظاهرشان بلکه عملکرد، ظرفیت و کیفیت آنها اهمیت اساسی دارد. در ادامه ساختار داخلی ماژول را با دقت بررسی می‌کنیم. اینکه از چه اجزایی تشکیل شده و هر کدام چه نقشی در فرآیند تولید برق خورشیدی دارند.

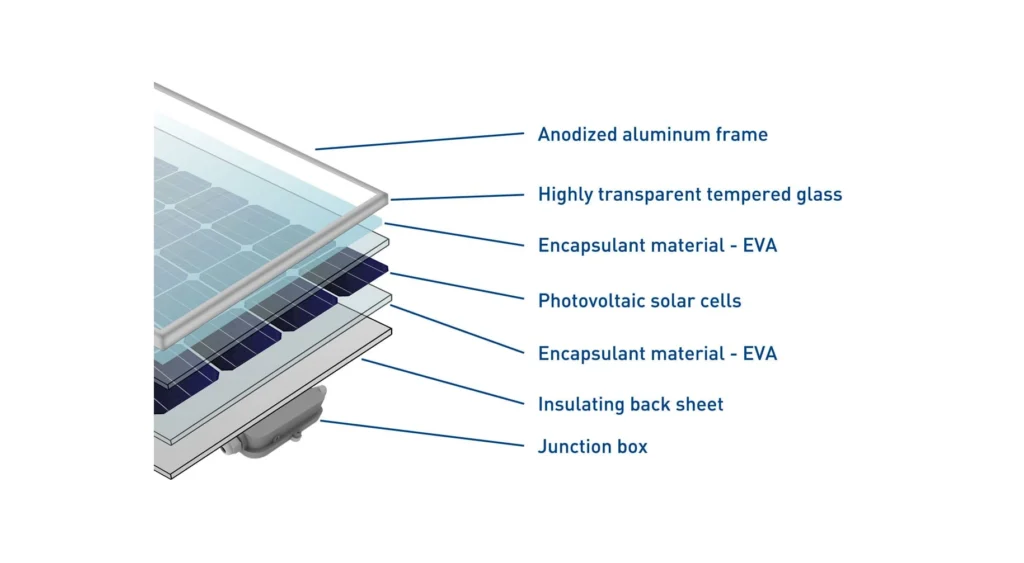

ساختار و اجزای اصلی ماژول پنل خورشیدی

در دل هر ماژول پنل خورشیدی لایه‌هایی دقیق و مهندسی ‌شده کنار هم قرار گرفته‌اند تا یک وظیفه‌ مشخص را انجام دهند. جذب نور و تولید برق با کمترین اتلاف. این ساختار پیچیده نتیجه‌ سال‌ها تحقیق و توسعه است. نه فقط یک شیشه‌ ساده که زیر نور خورشید برق تولید کند. هر قطعه نقش خودش را دارد و حذف یا ضعف در یکی از آنها می‌تواند بازدهی کل سیستم را کاهش دهد.



ترکیب لایه‌ها از نور تا برق

۱.شیشه جلویی (Front Glass)

این شیشه‌ مقاوم اولین مانع میان ماژول و محیط بیرون است. نور را با کمترین بازتاب عبور می‌دهد و در عین حال از سلول‌ها در برابر باد، باران، تگرگ، گردوغبار و آسیب‌های فیزیکی محافظت می‌کند. اگر این شیشه کیفیت پایینی داشته باشد بخشی از نور منعکس می‌شود و ماژول عملا بخشی از انرژی خورشیدی را از دست می‌دهد.

 ۲.لایه‌های EVA چسب محافظ

بین شیشه و سلول‌ها یک لایه‌ چسبنده شفاف از جنس پلیمر EVA قرار می‌گیرد. وظیفه‌اش این است که اجزای داخلی ماژول را در جای خود محکم نگه دارد جلوی نفوذ رطوبت را بگیرد و از سلول‌ها در برابر تنش‌های حرارتی محافظت کند.

 ۳.سلول‌های خورشیدی

اصلی‌ترین بخش ماژول‌ها سلول‌هایی از جنس سیلیکون هستند. این سلول‌ها نور را جذب و به جریان الکتریکی تبدیل می‌کنند. بسته به نوع ماژول این سلول‌ها می‌توانند مونوکریستالی، پلی‌کریستالی یا در برخی مدل‌های پیشرفته نانوساختاری باشند. هرچه کیفیت و طراحی این سلول‌ها بهتر باشد بازده نهایی ماژول بالاتر می‌رود.

 ۴.لایه پشتی (Backsheet)

این لایه‌ پلاستیکی نقش محافظ پشت ماژول را دارد. از نظر الکتریکی عایق است و در برابر رطوبت، حرارت و اشعه‌ UV  مقاومت بالایی دارد. اگر لایه‌ پشتی دچار فرسایش شود ایمنی ماژول به خطر می‌افتد و احتمال کاهش عملکرد یا حتی اتصال کوتاه بالا می‌رود.

 ۵.فریم آلومینیومی

قاب آلومینیومی ماژول همه‌ لایه‌ها را در یک ساختار منسجم نگه می‌دارد. این قاب به نصب ماژول روی پایه‌های فلزی یا سازه‌ سقف کمک می‌کند. در عین حال نقش کمک رسان در دفع حرارت را هم دارد.



بخش‌های اتصالی کلید ارتباط با سیستم برق

در پشت هر ماژول جعبه‌ اتصالی وجود دارد که جریان تولید شده در سلول‌ها را از طریق کابل‌ها منتقل می‌کند. این کابل‌ها اغلب به اینورترهای خورشیدی متصل می‌شوند تا برق DC تولید شده را به برق AC تبدیل کنند. وجود کانکتورهای استاندارد مثل MC4 هم سرعت نصب را بالا می‌برد و هم خطر اتصالات نادرست را کاهش می‌دهد.

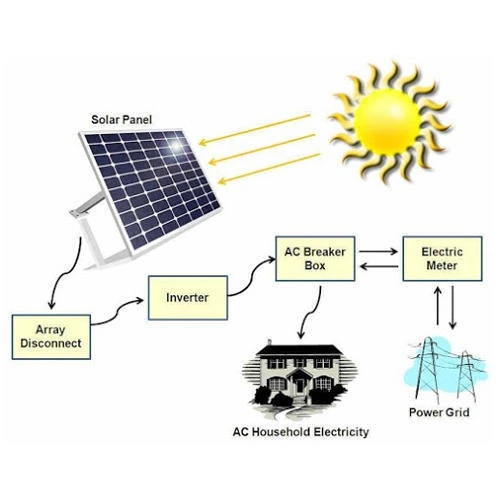

نحوه عملکرد ماژول پنل خورشیدی در تبدیل انرژی خورشیدی به برق

همه چیز از لحظه‌ای شروع می‌شود که نور خورشید روی سطح ماژول پنل خورشیدی می‌تابد. این تابش فقط گرما نیست. پر از فوتون‌هایی ا‌ست که اگر درست هدایت شوند می‌توانند جریان الکتریسیته تولید کنند و این دقیقا کاری‌ است که ماژول انجام می‌دهد. تبدیل انرژی نورانی به انرژی الکتریکی آن‌ هم بدون هیچ حرکت مکانیکی یا سوخت‌ فسیلی.



تبدیل فوتون به الکترون جادوی سلول خورشیدی

سلول‌های خورشیدی درون ماژول از سیلیکون ساخته شده‌اند. ماده‌ای نیمه ‌هادی که به نور واکنش نشان می‌دهد. وقتی نور خورشید به این سلول‌ها برخورد می‌کند فوتون‌های نور باعث آزاد شدن الکترون‌ها در ساختار سیلیکونی می‌شوند. این الکترون‌ها همان بارهای منفی هستند که در صورت هدایت می‌توانند جریان الکتریکی ایجاد کنند. اما این فقط آغاز کار است. سلول‌ها به ‌گونه‌ای طراحی شده‌اند که یک میدان الکتریکی درون‌ آنها ایجاد شود. چیزی شبیه به باتری. این میدان الکترون‌های آزاد شده را به سمت یک مسیر مشخص هدایت می‌کند. نتیجه؟ تولید جریان مستقیم (DC).

از جریان مستقیم تا برق قابل استفاده

جریانی که ماژول تولید می‌کند برق DC است. برای اینکه این برق در خانه، کارخانه یا حتی در یک راه اندازی نیروگاه خورشیدی قابل استفاده شود باید به برق متناوب (AC) تبدیل شود. این وظیفه‌ برعهده‌ اینورترهای خورشیدی است. تجهیزاتی که جریان تولید شده از ماژول‌ها را به فرم قابل استفاده برای شبکه یا مصرف ‌کننده تبدیل می‌کنند.

و نکته مهم؟ راندمان این فرآیند کاملا به کیفیت ماژول، طراحی سلول‌ها، زاویه تابش و حتی دمای محیط وابسته است. به همین دلیل در انتخاب ماژول نباید فقط به ظاهر یا برند بسنده کرد. بلکه باید دید چقدر دقیق و علمی طراحی شده‌اند تا در واقعیت نه در بروشورها برق تولید کنند.

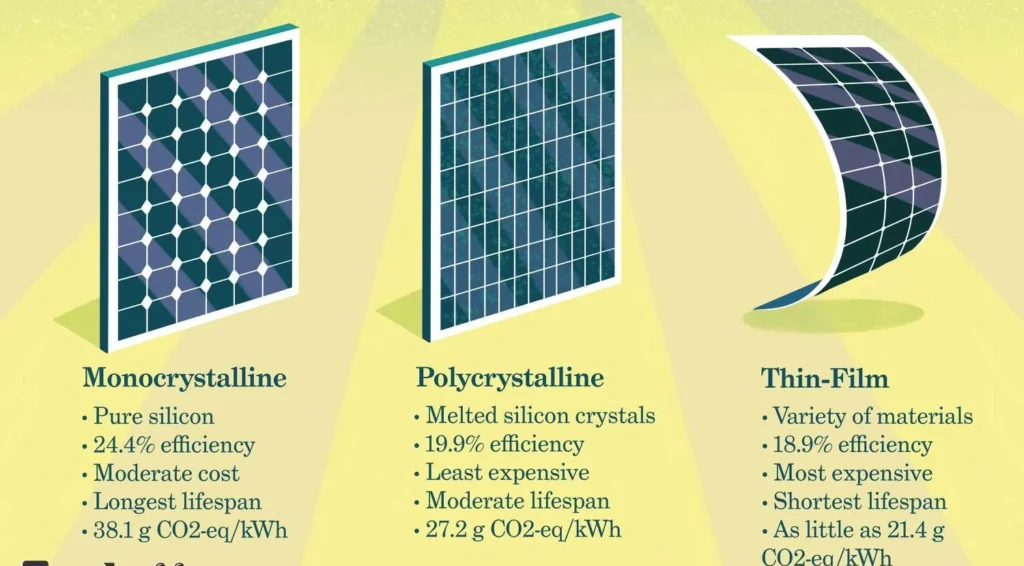

انواع ماژول‌های پنل خورشیدی: پلی‌سیلیکونی، مونواستریت و نانوساختار

وقتی حرف از ماژول پنل خورشیدی می‌زنیم تنها یک مدل یا فرمول وجود ندارد. بسته به نوع پروژه، بودجه، فضای در دسترس و شرایط محیطی انتخاب نوع مناسب ماژول اهمیت زیادی دارد. سه خانواده‌ اصلی در این زمینه وجود دارند که هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خودشان را دارند. ماژول‌های پلی‌سیلیکونی، مونوکریستالی (مونواستریت) و نسل جدیدتر یعنی ماژول‌های نانوساختاری.



ماژول‌های پلی‌سیلیکونی (Polycrystalline)

پلی‌سیلیکونی‌ها همان‌هایی هستند که در بسیاری از پروژه‌های متوسط و بزرگ به چشم می‌خورند. این ماژول‌ها از تکه‌های کریستال سیلیکون که به ‌صورت نامنظم کنار هم قرار گرفته‌اند ساخته می‌شوند. این ساختار باعث می‌شود بازده آن‌ها کمی پایین‌تر از مونوکریستالی‌ها باشد اما در عوض:

•  قیمت‌ آنها اقتصادی‌تر است
•  برای پروژه‌هایی با بودجه محدود گزینه‌ای منطقی‌اند
•  در مناطق با تابش خورشید متوسط عملکرد قابل قبولی دارند

اگر هدف تولید برق خورشیدی با هزینه‌ پایین و بازگشت سرمایه معقول باشد پلی‌سیلیکون‌ها می‌توانند انتخابی متعادل باشند.

ماژول‌های مونوکریستالی (Monocrystalline)

اینجا با دقت بیشتری سروکار داریم. در این مدل سلول‌ها از یک‌ پارچه ‌ترین نوع سیلیکون ساخته شده‌اند. این ساختار منظم‌تر راندمان بالاتری به همراه دارد. در نتیجه:

•  قدرت تولید برق در فضای محدود بیشتر است
•  ظاهر یکدست و تیره‌تری دارند
•  گزینه‌ ایده‌آل برای فضاهای محدود یا سقف‌هایی با ظرفیت کم‌اند

اما طبیعی ا‌ست که در مقایسه با پلی‌سیلیکون‌ها قیمت بالاتری دارند. در عوض در سیستم‌هایی که کیفیت راندمان و دوام اهمیت زیادی دارد. مثلا در یک نیروگاه خورشیدی صنعتی این هزینه توجیه ‌پذیر است.

ماژول‌های نانوساختاری آینده‌ای که رسیده است

این دسته هنوز برای همه شناخته‌ شده نیستند اما به ‌سرعت در حال گسترش‌ هستند. در ماژول‌های نانوساختاری از فناوری‌هایی مثل فیلم نازک (Thin-Film) یا حتی سلول‌های پرک،HJT  یا پرچمدارترین‌ها یعنی تکنولوژی نانو استفاده می‌شود.

ویژگی‌های این نسل جدید:

•  ضخامت کمتر و انعطاف ‌پذیری بالاتر
• عملکرد بهتر در نور کم یا زاویه‌های غیراستاندارد
• امکان نصب روی سطوح متنوع (مثل دیوار یا سازه‌های منحنی)

البته هنوز قیمت تمام ‌شده و طول عمر بعضی از این فناوری‌ها در حال توسعه است اما برای پروژه‌های خاص یا فضاهای محدود گزینه‌هایی آینده ‌نگرانه محسوب می‌شوند.



چگونگی انتخاب ماژول مناسب برای پروژه‌های مختلف

یکی از اشتباه‌های رایج در پروژه‌های خورشیدی این است که افراد صرفا براساس برند یا قیمت یک مدل ماژول پنل خورشیدی را انتخاب می‌کنند. اما واقعیت این است که هیچ بهترین ماژولی وجود ندارد. فقط مناسب‌ترین وجود دارد و این مناسب بودن بسته به شرایط پروژه تعیین می‌شود. برای اینکه انتخاب درستی داشته باشید باید چند پارامتر کلیدی را بررسی کنید:

۱.نوع پروژه و محل نصب

آیا پروژه شما یک خانه‌ ویلایی در منطقه‌ کوهستانی ا‌ست یا راه اندازی نیروگاه خورشیدی در یک دشت گرم و خشک؟ محیط نصب خیلی چیزها را تعیین می‌کند. در مناطق با فضای باز زیاد می‌توان سراغ ماژول‌های پلی‌سیلیکونی رفت و هزینه‌ها را به ‌صرفه نگه داشت. ولی در فضاهای محدود (مثل سقف‌های کوچک یا سیستم‌های شهری) ماژول‌های مونوکریستالی انتخاب بهتری هستند چون در هر مترمربع برق بیشتری تولید می‌کنند.

۲. شرایط آب ‌و هوایی منطقه

در مناطق با دمای بالا ماژول‌هایی با ضریب حرارتی پایین بهتر عمل می‌کنند. یعنی هرچقدر دمای هوا بالا می‌رود راندمان‌ آنها افت کمتری دارد. در چنین جاهایی نانوساختارها یا برخی مدل‌های خاص مونوکریستالی انتخاب‌های حرفه‌ای‌تری هستند. از طرف دیگر اگر منطقه‌ پروژه‌ شما ابری، مه‌آلود یا دارای زاویه تابش ضعیف است مدل‌هایی را انتخاب کنید که عملکرد خوبی در نور کم دارند. در اینجا هم ماژول‌های نسل جدید مثل HJT یا فیلم نازک برگ برنده‌اند.

۳.بودجه پروژه

بودجه یکی از تعیین ‌کننده‌ترین عوامل است اما نباید فریب قیمت پایین را خورد. گاهی یک ماژول ارزان ‌قیمت در سال اول خوب کار می‌کند اما خیلی زود راندمانش افت می‌کند و از کار می‌افتد. هزینه‌ نگهداری، تعویض یا خرابی زود هنگام ممکن است کل پروژه را به‌ به صرفه نبودن بکشاند. پس اگر دنبال بازگشت سرمایه در پنل خورشیدی هستید بهتر است اول کیفیت و گارانتی فنی را بررسی کنید و بعد سراغ قیمت بروید.

۴. توان خروجی و راندمان

هر ماژول مشخصاتی دارد که شامل توان پیک (مثلا ۴۵۰ وات) و راندمان (مثلا ۲۱٪) است. این اعداد فقط روی کاغذ مهم نیستند. نشان می‌دهند که در شرایط استاندارد این ماژول چه مقدار برق تولید می‌کند. برای پروژه‌هایی که محدودیت در تعداد ماژول دارند انتخاب ماژول‌هایی با راندمان بالا ضروری ا‌ست تا در همان فضا بیشترین خروجی گرفته شود.



عملکرد ماژول‌های پنل خورشیدی در شرایط محیطی مختلف

یکی از ویژگی‌های مهم ماژول پنل خورشیدی این است که می‌تواند تحت شرایط مختلف محیطی به‌ طور موثر برق تولید کند. اما این عملکرد همواره ثابت نیست و به عوامل مختلفی مانند دما، رطوبت، شدت تابش و حتی گرد و غبار بستگی دارد. بیایید نگاهی دقیق‌تر به این عوامل بیندازیم و ببینیم چطور می‌توانیم برای شرایط مختلف بهترین عملکرد را از ماژول‌ها بگیریم.



۱. دما دشمن یا دوست ماژول‌ها؟

ماژول‌های خورشیدی تحت تابش نور خورشید گرما تولید می‌کنند. به ‌طور کلی افزایش دما منجر به کاهش راندمان می‌شود. این به ‌ویژه در مناطق گرم و خشک اهمیت دارد. جالب است بدانید که هر ماژول ضریب حرارتی خاص خود را دارد که نشان می‌دهد با افزایش دما، راندمان آن چقدر کاهش پیدا می‌کند. در این شرایط انتخاب ماژول‌هایی با ضریب حرارتی پایین یا ماژول‌های نانوساختاری که عملکرد بهتری در دماهای بالا دارند می‌تواند تفاوت زیادی در بهره‌وری ایجاد کند. برای پروژه‌هایی که در مناطق گرم نصب می‌شوند توجه به این نکته می‌تواند عمر مفید و عملکرد سیستم را افزایش دهد.

۲. رطوبت و بارش

در مناطق با رطوبت بالا یا بارش زیاد باید دقت بیشتری به نحوه ساخت ماژول‌ها و ضد زنگ بودن آنها داشت. برخی از ماژول‌ها به ‌ویژه اگر کیفیت ساخت پایینی داشته باشند ممکن است در چنین شرایطی دچار خوردگی شوند یا کارایی آنها پایین بیاید. برای این مناطق ماژول‌هایی با پوشش ضد آب و مقاوم در برابر شرایط رطوبتی انتخاب بهتری خواهند بود. به ‌عنوان مثال ماژول‌های تولید شده با پوشش‌های خاص ضد رطوبت یا مقاوم در برابر خوردگی می‌توانند عمر بیشتری داشته باشند و عملکرد بهتری ارائه دهند.

۳. گرد و غبار و آلودگی

در مناطقی که آلودگی هوا یا گرد و غبار زیاد است (مثل مناطق خشک و بیابانی) پنل‌های خورشیدی ممکن است به دلیل تجمع گرد و غبار روی سطح آنها با افت عملکرد مواجه شوند. این مسئله به ‌ویژه در شرایطی که بارش باران کم است مشکل ‌ساز می‌شود. راهکار این مشکل نصب سیستم‌های نظافتی خودکار یا انتخاب پنل‌های خاص با پوشش ضد آلودگی است. این پوشش‌ها کمک می‌کنند که گرد و غبار به ‌راحتی از سطح ماژول‌ها پاک شود و عملکرد آنها حفظ شود.

۴. شدت تابش و زاویه تابش

ماژول‌های خورشیدی به ‌طور مستقیم به شدت تابش نور خورشید وابسته‌اند. در مناطقی که تابش شدیدتری دارند ماژول‌ها بازدهی بالاتری خواهند داشت. اما نکته‌ مهم اینجاست که فقط شدت تابش نیست که اهمیت دارد بلکه زاویه تابش نیز تاثیر زیادی دارد. برای مناطقی با زاویه تابش کمتر انتخاب ماژول‌هایی که توانایی جذب نور از زوایای مختلف را دارند (مانند ماژول‌های دوطرفه) می‌تواند به بهره‌وری بالاتر کمک کند.

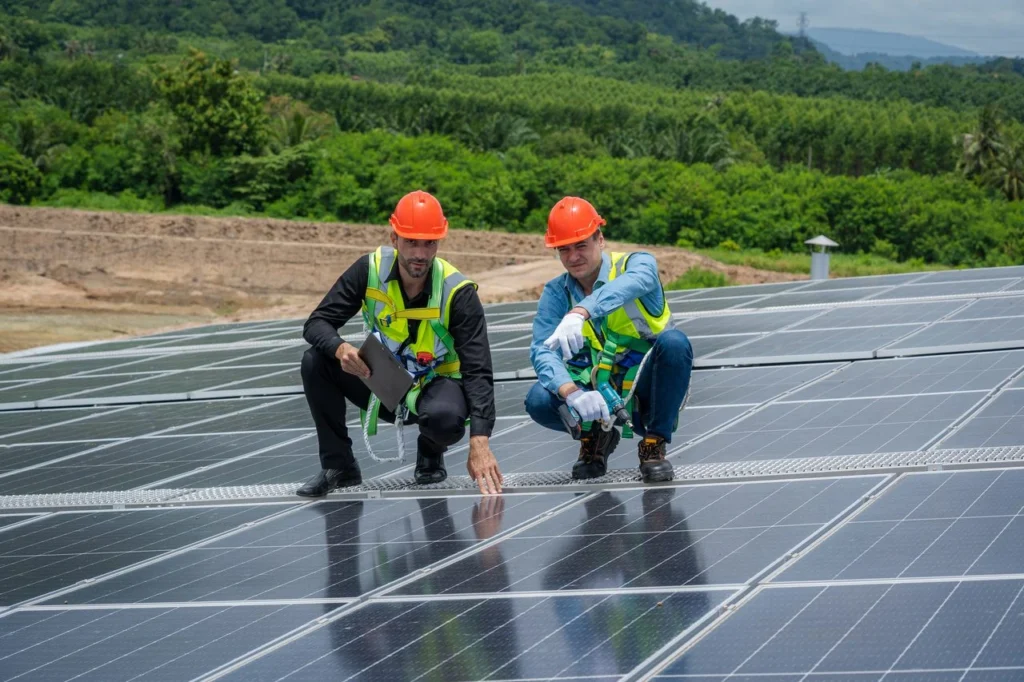

نکات مهم در نصب و نگهداری ماژول‌های پنل خورشیدی برای حداکثر عمر مفید

وقتی یک پروژه خورشیدی راه‌اندازی می‌شود تنها انتخاب ماژول مناسب کافی نیست. برای اینکه ماژول پنل خورشیدی بهترین عملکرد را در طول زمان داشته باشد و عمر مفیدی را تجربه کند باید نصب و نگهداری به ‌درستی انجام شود. این نکات نه ‌تنها به حفظ عملکرد سیستم کمک می‌کنند بلکه باعث می‌شوند که سیستم خورشیدی شما هزینه‌های تعمیر و نگهداری کمتری داشته باشد.



۱. نصب صحیح شروع یک عمر طولانی

اولین گام در حفظ کارایی ماژول‌ها نصب صحیح آنهاست. اگر پنل‌ها به ‌طور صحیح و با زاویه مناسب نصب نشوند ممکن است بخشی از نور خورشید به‌ درستی جذب نشود و راندمان پایین بیاید. همچنین در مناطقی که بادهای شدید وجود دارند نصب محکم ماژول‌ها برای جلوگیری از آسیب‌های فیزیکی ضروری است. در اینجا باید به دو نکته توجه کنید:

•  زاویه و جهت نصب: پنل‌ها باید به‌ گونه‌ای نصب شوند که در بیشترین ساعات روز از تابش مستقیم خورشید بهره‌برداری کنند. برای مناطق شمالی یا جنوبی زاویه نصب ممکن است متفاوت باشد.
•  فضای تهویه: نصب باید به ‌گونه‌ای باشد که هوا به ‌راحتی از پشت ماژول‌ها جریان پیدا کند. این کار به خنک نگه داشتن پنل‌ها و جلوگیری از افت عملکرد در اثر دمای بالا کمک می‌کند.

۲. نظافت منظم دشمن گرد و غبار

یکی از عواملی که می‌تواند باعث کاهش راندمان پنل‌های خورشیدی شود تجمع گرد و غبار یا کثیفی روی سطح ماژول‌هاست. این مشکل به ‌ویژه در مناطق خشک یا پر گرد و غبار به ‌وجود می‌آید. برای حفظ عملکرد بهینه تمیز کردن منظم ماژول‌ها ضروری است. نکات مهم در نظافت:

• استفاده از پارچه نرم یا شست ‌وشوی ملایم: برای جلوگیری از آسیب به سطح ماژول باید از ابزار و مواد مناسب استفاده کرد.
• نظافت در ساعات مناسب: بهتر است این کار را در ساعات خنک‌تر روز انجام دهید تا از داغ شدن سطح ماژول‌ها جلوگیری شود.

۳. بررسی و نگهداری سیستم‌های الکتریکی

ماژول‌ها تنها بخشی از سیستم خورشیدی هستند. برای حفظ عملکرد طولانی‌ مدت باید سیستم‌های الکتریکی مانند اینورترهای خورشیدی، کابل‌ها و اتصالات نیز به ‌طور منظم بررسی شوند. خرابی یا مشکلات در این اجزا می‌تواند تاثیر زیادی بر کارایی کل سیستم بگذارد. برای پیشگیری از مشکلات:

• بازبینی اینورتر: اینورترهای خورشیدی معمولا باید هر ۵ سال یک ‌بار سرویس شوند.
• بررسی اتصالات: اتصالات باید از نظر سلامت و جلوگیری از خوردگی چک شوند.

۴. توجه به شرایط محیطی و تغییرات فصلی

شرایط محیطی می‌تواند در عملکرد پنل‌های خورشیدی تاثیر زیادی بگذارد. در فصول مختلف سال ممکن است تابش خورشید تغییر کند یا حتی در مناطق سردتر برف روی سطح ماژول‌ها جمع شود. این تغییرات ممکن است باعث کاهش تولید برق شود. چند نکته برای این موارد:

• برف ‌زدایی در زمستان: در مناطق برف ‌خیز باید از جمع شدن برف روی سطح ماژول‌ها جلوگیری کرد.
• کنترل دما در تابستان: در فصول گرم باید اطمینان حاصل کرد که ماژول‌ها در شرایط دمایی مناسب عمل می‌کنند و از داغ شدن آنها جلوگیری شود.
