استراکچر پنل خورشیدی

استراکچر پنل خورشیدی یکی از آن اجزایی ا‌ست که شاید در نگاه اول ساده به ‌نظر برسد اما نقش آن در عملکرد، دوام و بازدهی سیستم خورشیدی انکارناپذیر است. تصور کنید یک سیستم خورشیدی قدرتمند با ماژول پنل خورشیدی باکیفیت و اینورترهای خورشیدی پیشرفته روی یک سازه ناپایدار نصب شده باشد. چه اتفاقی می‌افتد؟ در بهترین حالت راندمان سیستم کاهش پیدا می‌کند و در بدترین حالت کل سرمایه‌گذاری به خطر می‌افتد.

استراکچر، پایه و اسکلت‌ اصلی نصب پنل‌هاست. یعنی همان چیزی که زاویه تابش را تنظیم می‌کند، استحکام در برابر باد، باران و برف را تضمین می‌کند و در بلند مدت روی بهره‌وری و بازدهی انرژی تاثیر می‌گذارد. در پروژه‌های صنعتی مثل نصب پنل خورشیدی برای کارخانه‌ها انتخاب استراکچر مناسب نه‌ تنها به عملکرد بهتر کمک می‌کند بلکه نقش مستقیم در کاهش هزینه‌های نگهداری و افزایش عمر مفید سیستم دارد. در ادامه مقاله به بررسی انواع استراکچرها، ویژگی‌ها، مزایا و نحوه انتخاب آنها بر اساس نوع پروژه و موقعیت مکانی می‌پردازیم.



انواع استراکچر پنل خورشیدی بر اساس محل نصب: زمینی، پشت‌بامی و دیواری

یکی از اولین تصمیم‌هایی که در طراحی یک سیستم خورشیدی باید گرفت انتخاب محل نصب پنل‌هاست. این انتخاب به ‌طور مستقیم تعیین می‌کند که چه نوع استراکچری برای پروژه مناسب است. هر موقعیت نصب، شرایط فنی، محدودیت‌ها و مزایای خاص خودش را دارد که باید به دقت بررسی شود.



۱. استراکچر زمینی (Ground Mounted)

این نوع از استراکچرها معمولا در پروژه‌های بزرگ مثل نیروگاه‌های خورشیدی یا تأسیسات صنعتی مورد استفاده قرار می‌گیرند. استراکچر زمینی به زمین متصل می‌شود و معمولا از پایه‌های فولادی یا آلومینیومی مقاوم بهره می‌برد.

مزیت اصلی؟ زاویه نصب قابل تنظیم و دسترسی آسان برای نگهداری. برای مثال در پروژه‌هایی که پنل خورشیدی برای کارخانه نصب می‌شود اغلب از استراکچرهای زمینی استفاده می‌کنند تا عملکرد سیستم بهینه بماند و فضای سقف اشغال نشود.

۲. استراکچر پشت‌بامی (Roof Mounted)

در ساختمان‌های تجاری یا مسکونی استفاده از پشت‌ بام بهترین گزینه برای نصب پنل‌های خورشیدی است. در این حالت استراکچر باید سبک، مقاوم در برابر وزش باد و دارای زاویه مناسب با عرض جغرافیایی محل نصب باشد.

این نوع استراکچر به کاهش هزینه‌ها کمک می‌کند چون از فضای موجود استفاده می‌شود و نیازی به زمین مجزا نیست. اگر قصد دارید هزینه‌های انرژی یک فروشگاه یا شرکت را کاهش دهید استفاده از این نوع استراکچر می‌تواند بازدهی خوبی ایجاد کند.

۳. استراکچر دیواری (Wall Mounted)

نصب پنل‌ها روی دیوار انتخابی کمتر رایج اما بسیار کاربردی در فضاهای محدود یا برای نصب‌های تزئینی-عملکردی در نماهای ساختمانی است. این استراکچرها باید سبک، زیبا و در عین حال مقاوم باشند. زاویه تابش در این حالت به ‌طور طبیعی محدودتر است اما در برخی موارد خاص مانند تولید انرژی کمکی یا نصب سیستم‌های هیبریدی می‌تواند مفید باشد.

مثال: در یکی از پروژه های ساختمان سازی در پشت‌ بام با نصب یک سیستم دیواری در نمای جنوبی ساختمان خود توانستند بخشی از انرژی مصرفی خود را از طریق خورشید تامین کنند و همزمان نمای مدرن‌تری به ساختمان داد.

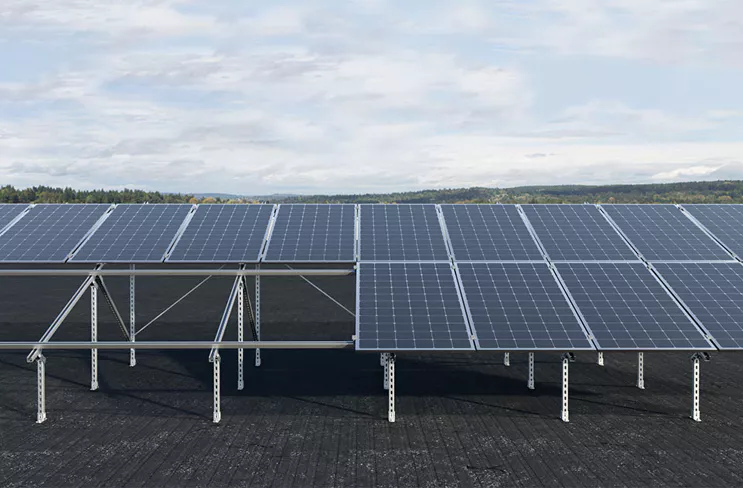

استراکچر ثابت پنل خورشیدی؛ انتخابی ساده و اقتصادی برای پروژه‌های کم‌هزینه

وقتی صحبت از استراکچر پنل خورشیدی میشود خیلی از پروژه‌ها به ‌دنبال راه‌ حلی هستند که هم عملکرد قابل قبول داشته باشد هم هزینه اجرا و نگهداری پایینی داشته باشد. اینجاست که استراکچرهای ثابت وارد می‌شوند. یعنی سازه‌هایی که یک‌ بار در زاویه مشخص نصب می‌شوند و در طول عمر سیستم هیچ‌ گونه حرکتی ندارند.



چرا استراکچر ثابت هنوز هم پرطرفدار است؟

زیرا ساده، مقاوم و کم‌هزینه ا‌ست. برای مثال در پروژه‌های متوسط مثل پنل خورشیدی برای کارخانه‌های کوچک یا انبارهای صنعتی استفاده از استراکچر ثابت نه ‌تنها دردسرهای نگهداری را کاهش می‌دهد بلکه هزینه نصب را تا حدود ۳۰٪ کمتر می‌کند. از نظر فنی هم اگر زاویه نصب به‌ درستی و بر اساس زاویه تابش خورشید در موقعیت جغرافیایی تنظیم شده باشد بازدهی انرژی در طول سال کاملا رضایت‌ بخش خواهد بود. این استراکچرها بیشتر از فولاد گالوانیزه یا آلومینیوم ساخته می‌شوند تا در برابر شرایط آب ‌و ‌هوایی مختلف دوام بالایی داشته باشند.

چه پروژه‌هایی مناسب استراکچر ثابت هستند؟

• سیستم‌های خورشیدی خانگی و تجاری کوچک
• پروژه‌هایی با بودجه محدود
• فضاهایی که نیاز به طراحی ساده و سریع دارند
• مکان‌هایی با تابش خورشید یکنواخت در طول روز

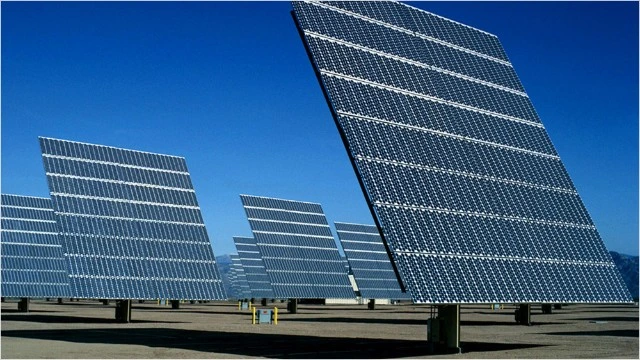

استراکچر متحرک پنل خورشیدی؛ حرکت هوشمندانه با مسیر خورشید برای بیشترین بازده

در شرایطی که هدف اصلی از اجرای سیستم خورشیدی حداکثر بهره‌وری انرژی در تمام طول روز است استفاده از استراکچر متحرک می‌تواند تفاوت چشمگیری ایجاد کند. این سازه‌ها به ‌صورت مکانیکی یا الکترونیکی با مسیر خورشید حرکت می‌کنند و زاویه تابش را در هر ساعت از روز بهینه می‌سازند.



انواع استراکچر متحرک:

• تک ‌محوره (Single Axis): این نوع سازه در یک محور (افقی یا عمودی) حرکت می‌کند و به‌خصوص در مناطق عرض‌های جغرافیایی میانی به افزایش ۱۵ تا ۲۵ درصدی تولید انرژی کمک می‌کند.
• دو ‌محوره (Dual Axis): این استراکچر در دو جهت تنظیم می‌شود و بیشترین بازده را دارد اما هزینه نصب و نگهداری بالاتری نیز دارد. مناسب برای پروژه‌های حساس یا با فضای محدود اما نیاز به تولید بالای انرژی.

مثال: در یک مزرعه کشاورزی در جنوب کشور نصب استراکچر متحرک باعث شد میزان تولید برق خورشیدی در تابستان بیش از ۳۰ درصد بیشتر از ساختارهای ثابت باشد. همین افزایش بازده موجب شد هزینه اولیه در مدت زمان کوتاه‌تری بازگشت داده شود. استراکچر متحرک معمولا با ماژول پنل خورشیدی با راندمان بالا ترکیب می‌شود تا توان خروجی در ساعات کم ‌نور نیز بهینه باقی بماند. با این ترکیب حتی پروژه‌هایی در مناطق نیمه ‌ابری نیز بازدهی مناسبی خواهند داشت.

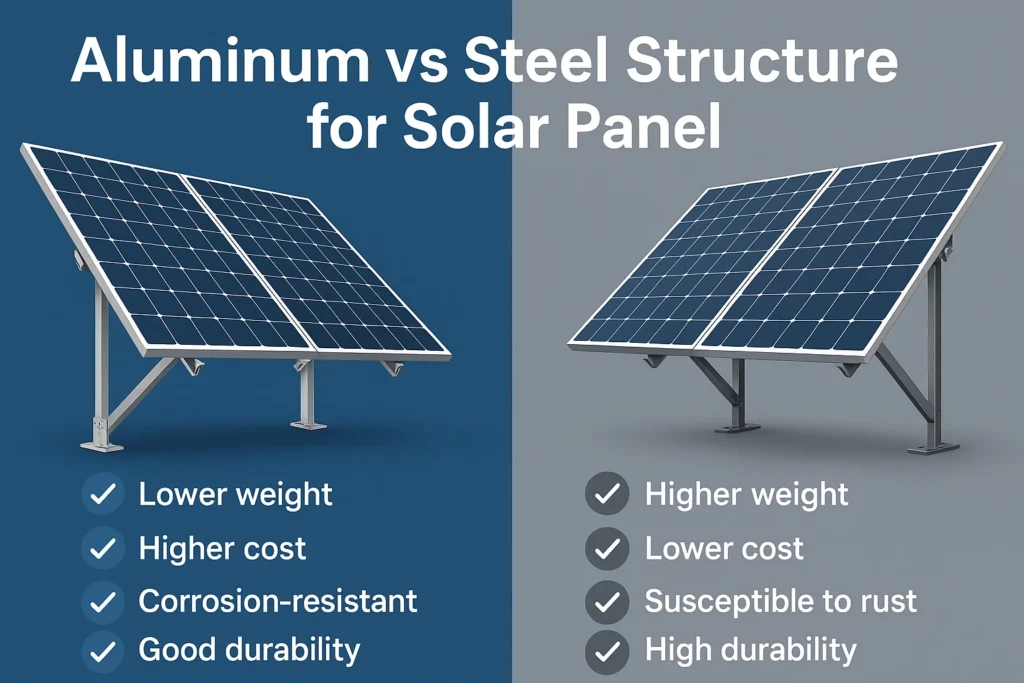

سازه آلومینیومی یا فولادی؟ مقایسه برای انتخاب بهترین استراکچر پنل خورشیدی

جنس متریال استفاده‌ شده در استراکچر پنل خورشیدی مستقیما بر استحکام، طول عمر، هزینه و حتی سرعت نصب تاثیر دارد. بین دو گزینه رایج آلومینیوم و فولاد انتخاب درست کاملا به نیاز پروژه، شرایط اقلیمی و بودجه بستگی دارد.



استراکچر آلومینیومی سبک، مقاوم در برابر خوردگی، گران‌تر

آلومینیوم به ‌طور طبیعی در برابر زنگ‌ زدگی مقاومت بالایی دارد. این ویژگی به‌ خصوص در مناطقی با رطوبت بالا مثل شهرهای ساحلی یک مزیت مهم به‌ حساب می‌آید. علاوه بر آن وزن کم آلومینیوم باعث نصب سریع‌تر و آسان‌تر می‌شود مخصوصا برای پشت‌ بام‌هایی با محدودیت وزنی.

نکته: قیمت بالاتر آن ممکن است در پروژه‌های بزرگ بودجه را تحت‌ فشار قرار دهد. با این حال هزینه پایین‌تر نگهداری در بلند مدت می‌تواند این مسئله را جبران کند.

استراکچر فولادی قدرتمند، اقتصادی، نیازمند پوشش ضد زنگ

فولاد گالوانیزه معمولا در پروژه‌هایی با مقیاس بزرگتر مثل پنل خورشیدی برای کارخانه‌ یا نیروگاه‌ها استفاده می‌شود. استحکام بالا، قیمت مناسب و دسترسی آسان به متریال انتخاب آن را اقتصادی‌تر کرده است.

با این حال فولاد نیاز به پوشش ضد زنگ دارد به‌ خصوص در مناطق مرطوب یا صنعتی. اگر نگهداری منظم انجام نشود امکان خوردگی وجود دارد که در طول زمان باعث کاهش دوام سازه خواهد شد.

جمع‌بندی:

• اگر اولویت با دوام در برابر رطوبت و سرعت نصب است آلومینیوم گزینه مناسبتری‌ است.
• اگر هزینه و استحکام فیزیکی بالا اهمیت بیشتری دارد فولاد انتخاب منطقی‌تری خواهد بود.

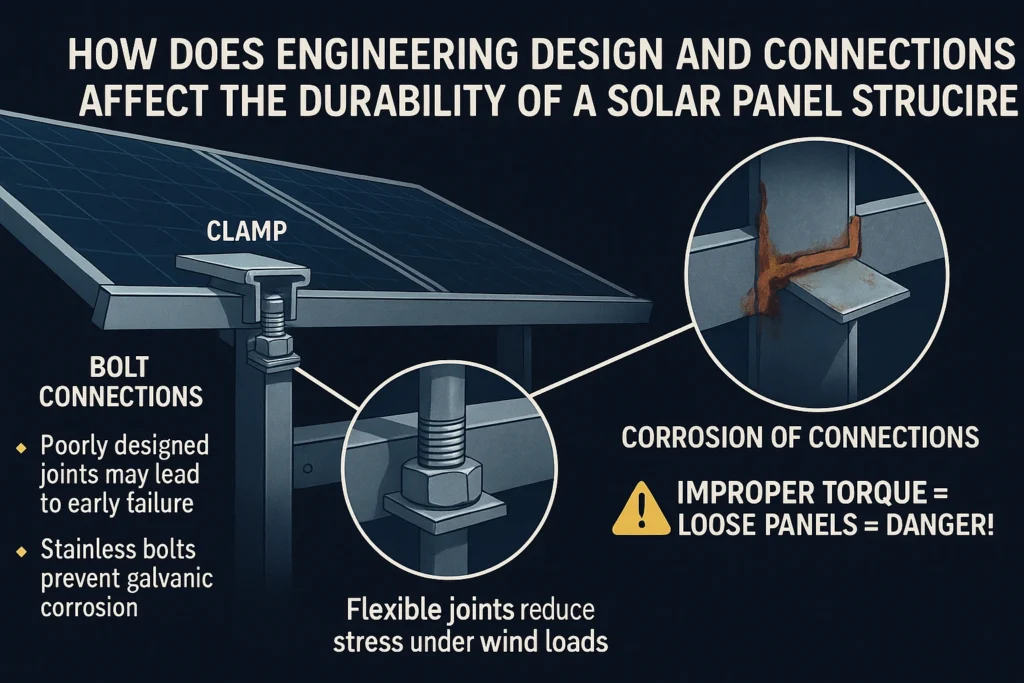

طراحی مهندسی و اتصالات؛ چطور روی دوام استراکچر پنل خورشیدی تأثیر می‌گذارد؟

حتی اگر بهترین متریال برای استراکچر پنل خورشیدی انتخاب شود بدون طراحی مهندسی دقیق و اتصالات استاندارد عملکرد بلند مدت سیستم تضمین ‌شده نخواهد بود. طراحی استراکچر باید نه‌ تنها وزن پنل‌ها بلکه نیروهای محیطی مثل باد، برف، زلزله و حتی انبساط و انقباض حرارتی را در نظر بگیرد.نقش طراحی در پایداری سازه:



طراحی مهندسی حرفه‌ای باعث می‌شود استراکچر:

• زاویه تابش دقیق‌تری برای جذب بیشتر انرژی داشته باشد
• فشارهای محیطی را به ‌شکل یکنواخت توزیع کند
• ارتعاشات ناشی از باد یا تغییرات دما را کنترل کند
• با کمترین وزن ممکن بیشترین مقاومت را ارائه دهد

برای مثال در یک پروژه در منطقه باد خیز غرب کشور با اجرای دقیق طراحی سازه و استفاده از اتصالات قفل ‌شونده با پیچ‌های ضد لرزش پایداری سیستم در برابر وزش بادهای شدید تضمین شد بدون اینکه نیاز به تقویت‌های ثانویه باشد.

اهمیت اتصالات در طول عمر سازه:

• اتصالات مثل ستون‌ها، بست‌ها، قلاب‌ها و پیچ‌ها به ‌ظاهر ساده‌اند اما اگر از متریال بی‌کیفیت استفاده شود یا به‌ درستی مونتاژ نشوند سازه در طول زمان شل شده یا دچار خوردگی می‌شود.
• استفاده از پیچ و مهره‌های استنلس ‌استیل یا گالوانیزه واشرهای ضدلرزش و رعایت استانداردهای فنی در مونتاژ همگی جزئیاتی هستند که دوام استراکچر پنل خورشیدی را تضمین می‌کنند.

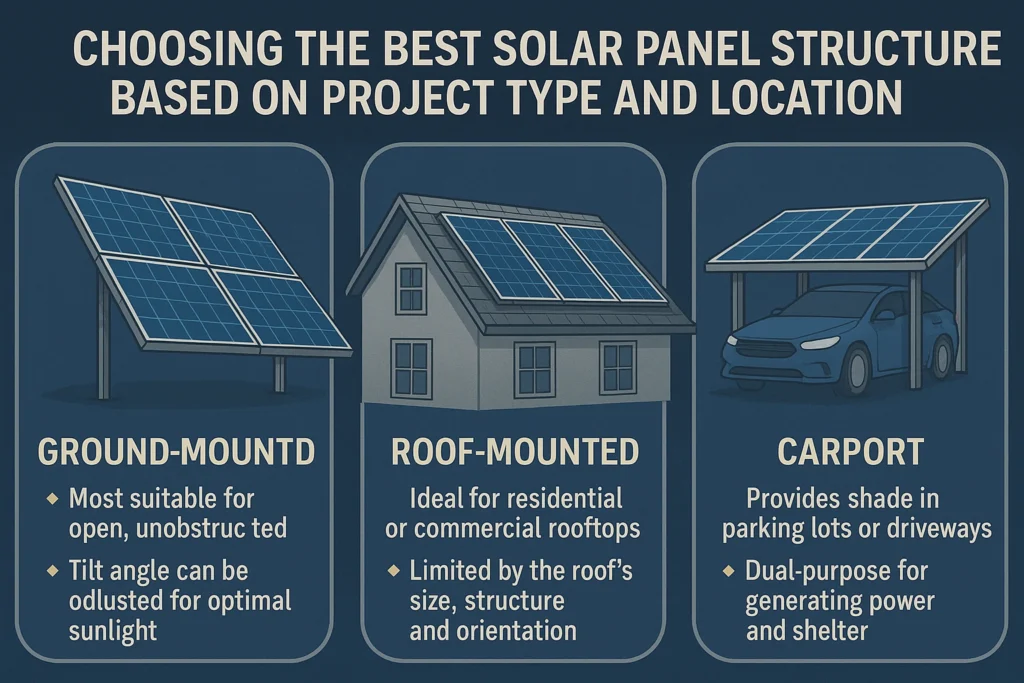

انتخاب بهترین استراکچر پنل خورشیدی بر اساس نوع پروژه و موقعیت مکانی

برای انتخاب یک استراکچر پنل خورشیدی مناسب هیچ نسخه یکسانی وجود ندارد. ساختار سازه‌ای که در یک پروژه عالی عمل می‌کند ممکن است در پروژه‌ای دیگر بازدهی مطلوب نداشته باشد. دلیل اصلی این تفاوت شرایط متغیر اقلیمی، نوع کاربری پروژه، فضای نصب، بودجه و حتی محدودیت‌های قانونی یا شهری است. در این بخش دقیق بررسی می‌کنیم که چگونه باید استراکچر متناسب با پروژه انتخاب شود:



۱. نوع پروژه خانگی، تجاری یا صنعتی؟

پروژه‌های خانگی : برای خانه‌های مسکونی استراکچر پشت ‌بامی ثابت با آلومینیوم سبک انتخابی رایج است. این سازه‌ها هزینه پایینی دارند، نصب سریع‌تری دارند و به راحتی با زاویه خورشید تنظیم می‌شوند. اگر پشت ‌بام شیب‌دار باشد نیاز به سازه‌ای با پایه‌های خاص برای تراز کردن پنل‌ها خواهد بود.

پروژه‌های تجاری و صنعتی : در این نوع پروژه‌ها مثل نصب پنل خورشیدی برای کارخانه یا انبارهای بزرگ معمولا از استراکچر زمینی یا پشت‌ بامی سنگین استفاده می‌شود. انتخاب بین آلومینیوم و فولاد در اینجا بستگی به شرایط اقلیمی و بودجه دارد. اگر بودجه محدود باشد و سیستم در محیطی خشک اجرا شود فولاد گالوانیزه بسیار مقرون ‌به ‌صرفه خواهد بود.

پروژه‌های خاص با نیاز به بازدهی بالا : در پروژه‌هایی مثل مزارع خورشیدی یا سیستم‌های متصل به مراکز استخراج ارز دیجیتال که ماژول پنل خورشیدی باید بیشترین انرژی ممکن را جذب کند استراکچر متحرک دو‌محوره بهترین انتخاب است. این سازه‌ها با دنبال کردن مسیر خورشید تا ۴۰٪ راندمان بیشتری نسبت به سازه‌های ثابت ایجاد می‌کنند.

۲. موقعیت جغرافیایی و شرایط اقلیمی

مناطق بادخیز سازه باید به‌ گونه‌ای طراحی شود که بادشکن باشد یا از اتصالات تقویت ‌شده استفاده کند. در این شرایط فولاد گالوانیزه با مقاطع سنگین اولویت دارد.

در مناطق مرطوب یا ساحلی مثل شمال کشور یا شهرهای جنوبی نزدیک دریا استراکچر آلومینیومی مقاومت بیشتری در برابر خوردگی دارد و عمر طولانی‌تری ارائه می‌دهد.

و مناطق کوهستانی یا برف‌ گیر سازه باید زاویه‌ دار و مستحکم باشد تا برف روی آن نماند و بار اضافه‌ای به پنل‌ها وارد نکند.

۳. بودجه و مدت زمان بازگشت سرمایه

حتی بهترین انتخاب فنی هم اگر با بودجه پروژه هماهنگ نباشد به نتیجه مطلوب نمی‌رسد. به همین دلیل یکی از عوامل تاثیرگذار در انتخاب استراکچر بررسی دقیق هزینه اجرا، نگهداری و بازگشت سرمایه است.

در پایان این بخش نکته مهم این است هر پروژه باید با تحلیل دقیق فنی و محیطی همراه باشد. انتخاب استراکچر بر اساس ظاهر یا صرفا قیمت در آینده هزینه‌های پنهان زیادی به همراه خواهد داشت.
