هیت سینک چیست

هیت سینک چیست

وقتی صحبت از روشنایی حرفه‌ای و بادوام می‌شود یکی از مهمترین مفاهیمی که باید جدی گرفت این است که هیت سینک چیست و چطور باعث افزایش طول عمر تجهیزات نوری می‌شود. شاید در نگاه اول هیت سینک فقط یه قطعه‌ آلومینیومی ساده به نظر بیاید ولی در واقع آن یکی از حیاتی‌ترین اجزای سیستم‌های روشنایی پیشرفته مثل ال ای دی ها است. به زبان ساده اگر هیت سینک نباشد یا درست طراحی نشده باشد حتی بهترین ال ای دی هم خیلی زود از کار می‌افتد.جالبه بدانید که مفهوم هیت سینک فقط به یک قطعه‌ فلزی ختم نمی‌شود بلکه دنیای گسترده‌ای از طراحی، مهندسی حرارتی، آلیاژهای خاص و حتی محاسبات دقیق در آن نهفته‌ است. وقتی پای روشنایی داخلی و خارجی به میان می‌آید کنترل دما نه فقط یک انتخاب حرفه‌ای بلکه یک ضرورت اجتناب ‌ناپذیر است و اینجاست که هیت سینک نقش یک قهرمان پنهان را بازی می‌کند.



کاربرد هیت سینک در ال ای دی

اگر بخواهیم دقیق نگاه کنیم مهمترین نقش هیت سینک در ال ای دی چیزی فراتر از انتقال حرارت ساده است. این قطعه‌ فلزی که گاه ساده و بی‌ادعا به نظر می‌رسد مسئول نگه ‌داشتن دمای ال ای دی در محدوده‌ای ایمن است. محدوده‌ای که اگر رعایت نشود به ‌سادگی منجر به کاهش شدت نور، تغییر رنگ، افت عملکرد یا حتی سوختن کامل ال ای دی خواهد شد.

ال ای دی‌ها در ظاهر انرژی کمی مصرف می‌کنند و گرمای کمی تولید می‌نمایند اما وقتی این حرارت محدود درون یک قاب فشرده باقی بماند و راهی برای خروج نداشته باشد فاجعه‌ای خاموش در راه خواهد بود. در همین نقطه است که هیت سینک وارد عمل می‌شود. این قطعه حرارت را از چیپ ال ای دی دریافت کرده به بیرون منتقل کرده و با استفاده از طراحی خاص خود آن را در هوا پخش می‌کند.

در پروژه‌های حرفه‌ای روشنایی چه در نورپردازی داخلی ظریف و مینیمال و چه در اجرای سیستم‌های نورپردازی نما یا فضای باز وجود یک هیت سینک مناسب تعیین ‌کننده‌ کیفیت نهایی کار است. نوع آلیاژ، سطح تماس، فرم پره‌ها، ضخامت و حتی روکش سطحی all these matter. بدون وجود یک سیستم خنک‌ کننده‌ دقیق حتی پیشرفته‌ترین ماژول‌های ال ای دی هم در زمان کوتاهی راندمان خود را از دست می‌دهند.

هیت سینک همچنین باعث می‌شود سیستم روشنایی به ‌جای اینکه صرفا روشن بماند درخشان و پایدار بماند. این یعنی کیفیت نور ثابت، رنگ نور بدون افت و عمر مفید چند برابر برای ال ای دی‌ها. به بیان دیگر کاربرد هیت سینک در ال ای دی فقط برای جلوگیری از سوختن نیست بلکه برای تضمین کیفیت، دوام و کارایی بلند مدت است.



هیت سینک چیست

ساختار و عملکرد هیت سینک

وقتی از هیت سینک حرف می‌زنیم در واقع داریم درباره یک قطعه‌ ساده اما فوق العاده مهم در مهندسی نور و الکترونیک صحبت می‌کنیم. قطعه‌ای که تمام قدرتش در سکوت اتفاق می‌افتد. هیچ نورپردازی باکیفیت، پایدار و ایمن بدون هیت سینک درست و طراحی ‌شده دوام نمی‌آورد. برای درک بهتر این موضوع باید ابتدا ساختار دقیق این قطعه را بشناسیم و سپس ببینیم چطور از پس کنترل گرمای تولید شده توسط ال ای دی ها برمی‌آید.



اجزای کلیدی در ساختار هیت سینک

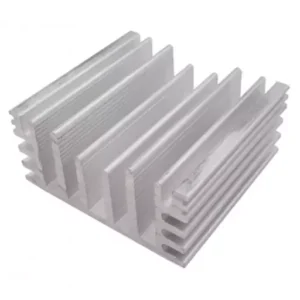

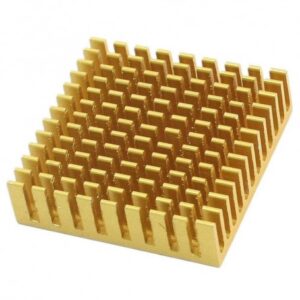

هیت سینک(Heat Sink) در ظاهر شاید فقط یک تکه فلز با شیارها یا پره‌هایی باشد اما پشت همین ظاهر ساده هندسه‌ای دقیق، محاسبات مهندسی و انتخاب متریال بهینه نهفته است. بخش‌های اصلی تشکیل‌ دهنده آن عبارت‌اند از:

۱.بدنه اصلی یا پایه‌ انتقال حرارت
این بخش معمولا از آلومینیوم یا مس ساخته می‌شود چرا که این فلزات دارای رسانایی حرارتی بالایی هستند. پایه مستقیما با منبع تولید گرما در اینجا ال ای دی در تماس است و گرما را جذب می‌کند.

۲.پره‌ها یا فین‌ها (Fins)

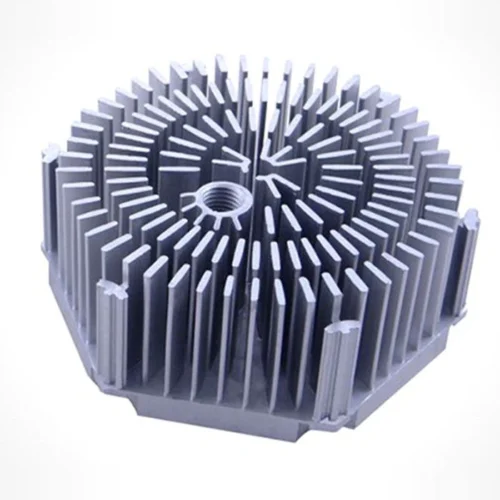

پره‌ها مسئول تبادل گرما با هوای محیط هستند. هر چه تعداد و سطح تماس این پره‌ها بیشتر باشد عملکرد خنک ‌کنندگی بهتر خواهد بود. شکل هندسی آنها هم کاملا حساب ‌شده است از مدل‌های خطی ساده گرفته تا پره‌های شعاعی یا شعاعی ترکیبی برای کاربردهای خاص.

۳.سطح تمام‌ شده و پوشش‌ها
بعضی هیت سینک‌ها دارای پوشش آنودایز، رنگ حرارتی یا پرداخت‌های خاص سطحی هستند تا علاوه بر مقاومت در برابر خوردگی بازده انتقال گرمای بهتری هم داشته باشند.

۴.پد یا چسب حرارتی (Thermal Pad/Paste)

برای اطمینان از انتقال کامل حرارت از ال ای دی به بدنه‌ هیت سینک بین این دو قطعه معمولا از یک پد یا خمیر حرارتی استفاده می‌شود. این ماده شکاف‌های میکروسکوپی هوا را پر کرده و رسانایی حرارتی را افزایش می‌دهد.



هیت سینک چیست

مکانیسم عملکرد هیت سینک در دفع گرمای ال ای دی

در ساده‌ترین بیان هیت سینک وظیفه دارد گرمایی که ال ای دی در حین کار تولید می‌کند را جذب کرده و به محیط اطراف انتقال دهد. اما در سطح تخصصی‌تر عملکرد آن چند مرحله دارد:

  • مرحله اول جذب گرما
    گرمای ایجاد شده در پایه‌ ال ای دی معمولا در ناحیه‌ای به نام junction مستقیما وارد سطح تماس هیت سینک می‌شود. انتخاب دقیق متریال پایه در اینجا بسیار تعیین‌ کننده است.
  • مرحله دوم هدایت حرارت به پره‌ها
    گرما به‌ سرعت از طریق بدنه‌ اصلی به سمت پره‌ها حرکت می‌کند. هرچه این انتقال سریع‌تر انجام شود احتمال بالا رفتن بیش از حد دما کمتر خواهد بود.
  • مرحله سوم تبادل حرارت با هوا
    پره‌های طراحی ‌شده با حداکثر سطح تماس گرما را به هوای محیط منتقل می‌کنند. در این مرحله اگر جریان هوای طبیعی یا اجباری (مثل فن) وجود داشته باشد عملکرد خنک ‌سازی چند برابر بهتر خواهد بود.

نقش حیاتی طراحی مهندسی در عملکرد واقعی هیت سینک

نکته‌ای که خیلی‌ها فراموش می‌کنند این است که همه‌ هیت سینک‌ها مثل هم کار نمی‌کنند. دو مدل با ظاهر مشابه می‌توانند عملکردی کاملا متفاوت داشته باشند فقط به‌خاطر تفاوت در:

  • هندسه پره‌ها (ارتفاع، فاصله، ضخامت)
  • موقعیت نصب (افقی، عمودی یا معلق)
  • تهویه محیط اطراف
  • میزان توان مصرفی ال ای دی

به همین دلیل است که انتخاب هیت سینک بر اساس ظاهر یا صرفا ابعاد اشتباهی رایج اما خطرناک است. یک طراحی مهندسی‌ شده باید بتواند دقیقا متناسب با توان حرارتی تولید شده ظرفیت دفع حرارت ایجاد کند نه کمتر و نه بیشتر.



دلیل خرید هیت سینک ال ای دی چیست؟

۱. افزایش عمر مفید ال ای دی: بدون هیت سینک دمای کاری ال ای دی افزایش می‌یابد و ساختار نیمه ‌رسانا درون آن تخریب می‌شود. این یعنی عمر مفید از چند سال به چند ماه کاهش پیدا می‌کند.
۲. ثبات رنگ و نور: دمای زیاد باعث تغییر طیف نوری و کاهش CRI شاخص نمود رنگ می‌شود. با استفاده از هیت سینک نوری با کیفیت ثابت در طول زمان حفظ می‌شود.
۳. جلوگیری از افت راندمان نوری: افزایش دما مستقیما باعث کاهش لومن خروجی می‌شود. حتی اگر ال ای دی سالم بماند نور آن ضعیف‌تر خواهد بود.
۴.کاهش احتمال سوختگی: یک هیت سینک مناسب حرارت را سریع منتقل می‌کند و از ذوب‌ شدن لحیم‌ها، شکستن مدار یا آسیب به درایور جلوگیری می‌کند.
۵.صرفه‌جویی در تعمیر و نگهداری: سیستم‌هایی که از خنک ‌سازی موثر بهره می‌برند نیاز بسیار کمتری به تعمیرات و تعویض زودهنگام دارند.

پس خرید هیت سینک فقط خرید یک قطعه‌ فلزی نیست. خرید دوام، ثبات و اعتماد به کل سیستم روشنایی است.
